【Visual Studioの教科書】PictureBoxの使い方[画像表示・回転・透過画像貼り付け・保存]

Visual StudioのC#やVisualBasicで画像を扱うのに便利なツールがPictureBoxです。

ここではPictureBoxの使い方を紹介していきます。

PictureBoxとは?

画像の表示のために用意されています。



bmp、PNG、JPEGなどの画像ファイルをロードするだけでなく、回転したりサイズにアジャストさせて表示させることができます。



保存ルーチンもあるので、PictureBox上で加工してそれをファイルに出力するというときにも便利です。





PictureBoxの使い方

画像ファイルを表示する

ツールボックスのPictureBoxを選んでフォーム上にドラッグして配置します。

f:id:apicode:20190904163549p:plain

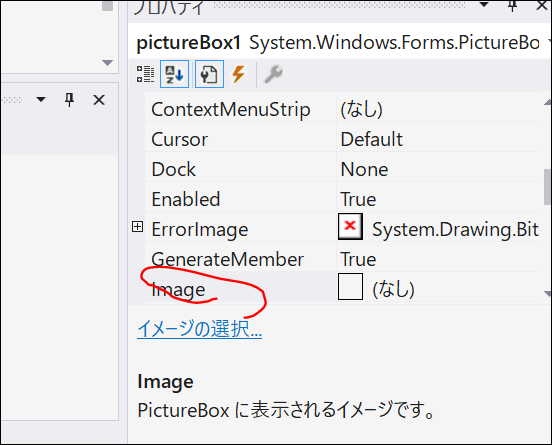

配置したPictureBoxのプロパティでImageが画像データとなります。

f:id:apicode:20210128150113p:plain

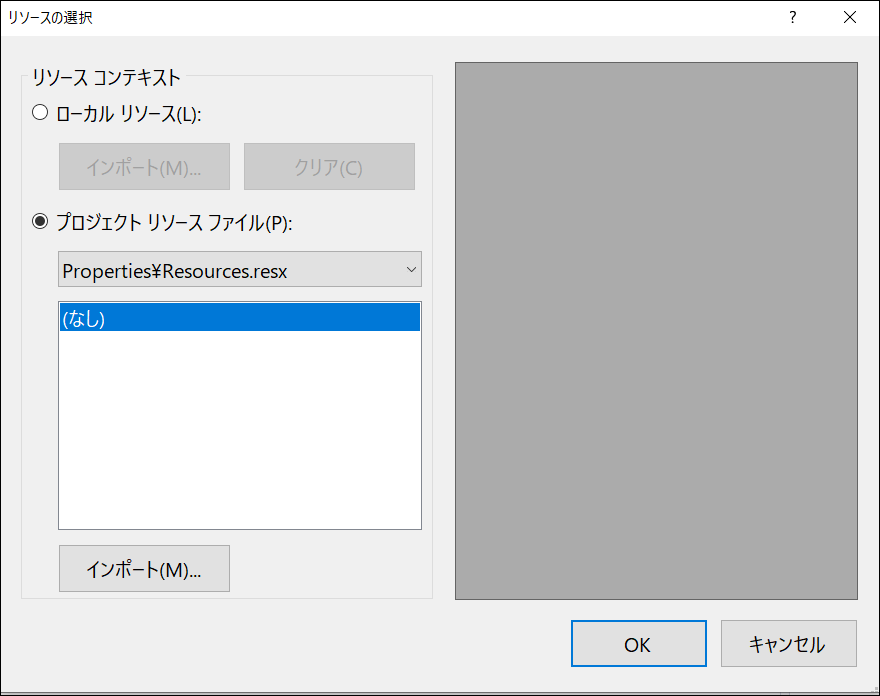

Imageプロパティで「...」を選ぶとリソース選択が出てきます。

f:id:apicode:20210128150116p:plain



「ローカルリソース>インポート」でダイアログから画像を選択します。



JPEGやGIF、PNG、BMPなどに対応しています。

f:id:apicode:20210128150119p:plain

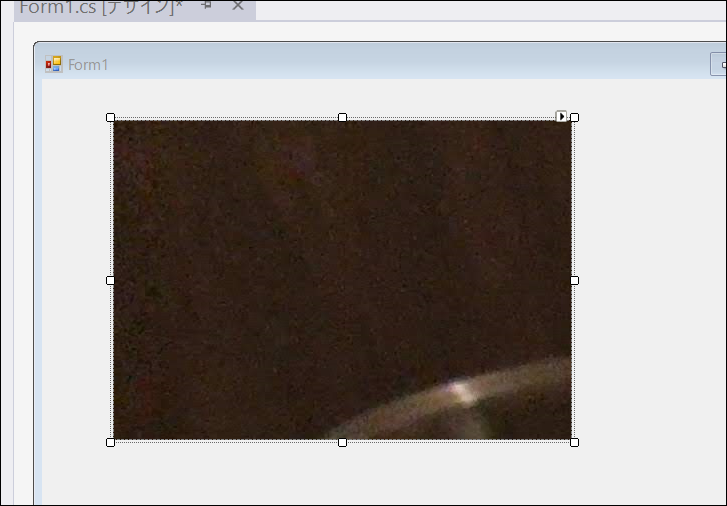

これでPictureBox内に画像が表示されました。

f:id:apicode:20210128150252p:plain





動画を表示する

OpenCV、aForgeなどのライブラリを使えば動画をC#で取り扱うことができます。

動画の表示部分としてPictureBoxを使うこともできます。

詳しくは以下参照ください。

www.kyoukasho.net





画像をフィットさせる

画像を指定しただけでは、元のサイズのままです。

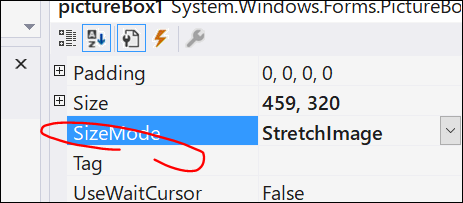

SizeModeプロパティを「StretchImage」にすると、...

f:id:apicode:20210128150407p:plain

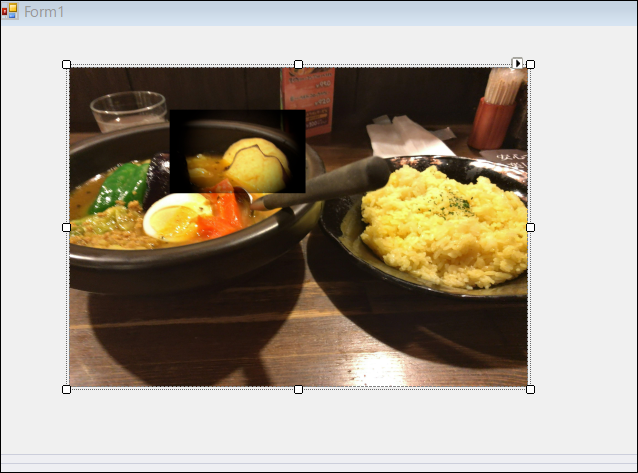

配置したPictureBoxのサイズにあわせて画像を表示します。

f:id:apicode:20210128150409p:plain

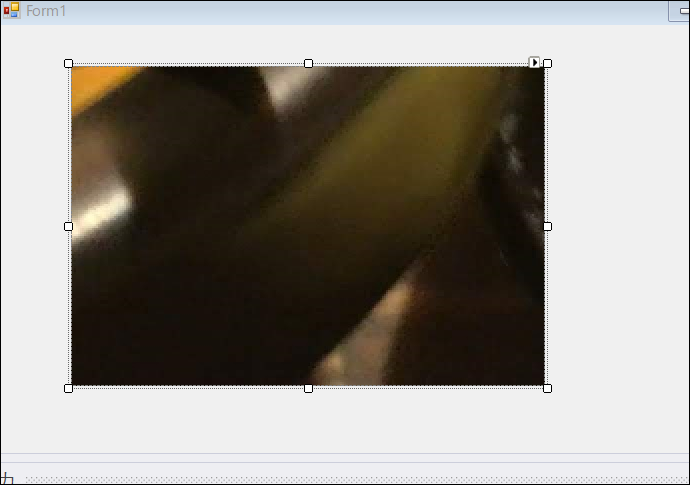

サイズはそのままで中心部から画像を置くには「CenterImage」にセットします。

f:id:apicode:20210128150512p:plain

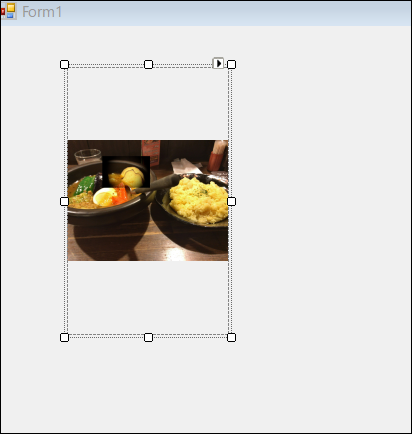

縦横比率をキープした状態でPictureBoxにあわせるには「Zoom」を選びます。

f:id:apicode:20210128150626p:plain





プログラミング

画像を表示する

「ImageLocation 」というプロパティを使うと、表示させる画像ファイルの場所を指定できます。



ボタンを押すとPictureBoxに画像を表示するプログラムを書くには、



private void Button1_Click(object sender, EventArgs e)
{
 pictureBox1.ImageLocation = @"C:\_work/face1.bmp";
}



のように書きます。「C:\_work/face1.bmp」が画像のパスです。

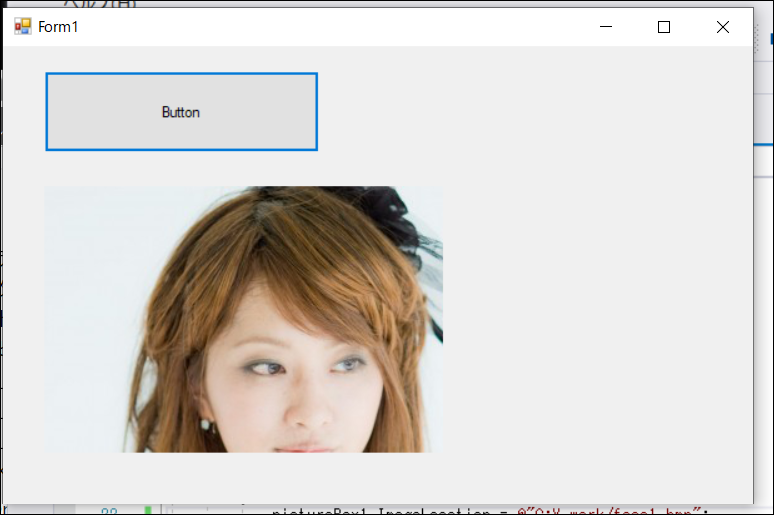

成功すると、このように画像ファイルがPictureBoxとして設定した場所に表示されるはずです。

f:id:apicode:20190904164109p:plain



読み込んだ画像をPictureBoxに描画

「ImageLocation 」を使うと、その画像だけが描画されます。



いろんな画像をロードして自由な場所に転送して描くには、ビットマップとしてメモリ上に読み込んで、それを「DrawImage」で描画する方法があります。



Bitmap canvas = new Bitmap(pictureBox1.Width, pictureBox1.Height);
Graphics g = Graphics.FromImage(canvas);

Bitmap bitmap = new Bitmap("_green.png");
g.DrawImage(bitmap, 0, 0, bitmap.Width, bitmap.Height);
g.Dispose();
pictureBox1.Image = canvas;



読み込んだ画像の背景を透過

読み込んだビットマップで「MakeTransparent」で透過色を設定すると、背景を透過させた状態で表示できます。

Bitmap bitmap = new Bitmap("_green.png");
Color keyColor = Color.FromArgb(255, 255, 255);
bitmap.MakeTransparent(keyColor);





読み込んだ画像を回転や移動して描画

グラフィックスを変換してから描画します。



回転なら「RotateTransform」、移動なら「TranslateTransform」、スケールなら「ScaleTransform」を使います。



Bitmap bitmap = new Bitmap("_green.png");

Graphics g = Graphics.FromImage(canvas);

g.RotateTransform(45);
g.TranslateTransform(100, 0);
g.DrawImage(bitmap, 0, 0, bitmap.Width, bitmap.Height);





画像の回転、反転

Bitmapオブジェクトは回転や反転用の機能もがあります。

Bitmap bmp = new Bitmap("sample.bmp");
bmp.RotateFlip(RotateFlipType.Rotate180FlipX);
PictureBox1.Image = bmp;



指定するときに「RotateNoneFlipY」なら垂直反転、「Rotate180FlipNone」なら180度回転で反転はナシとなります。





画像を保存する

PictureBoxでハンドリングするImageオブジェクトの書き出し機能を利用します。

PNG形式での書き出しはこのようになります。



String filename="test.png";

PictureBox1.Image.Save(filename, System.Drawing.Imaging.ImageFormat.Png);
