【Windows 10】3Dビューアーの使い方 視点変更は?統計をみるには?

3Dビューアーは、ウィンドウズ付属の3D閲覧アプリです。

以前ビュー3Dだったものが進化したもののように思います。

現在は、3D関連情報を見たり、ワイヤフレームなどで確認することができます。

3Dビューアーとは

「3Dビューアー」は、その名の通り3Dモデルを表示できるソフトです。

ウィンドウズ10では標準でついており、3Dモデルの確認の場合に便利です。



3Dビューアーの使い方

3Dビューアーが対応している3Dモデルの形式は

  • 3MF
  • OBJ
  • STL
  • FBX
  • PLY
  • GLTF
  • GLB

です。



これらのファイルであれば「ファイル」メニューから開くことができます。



視点変更

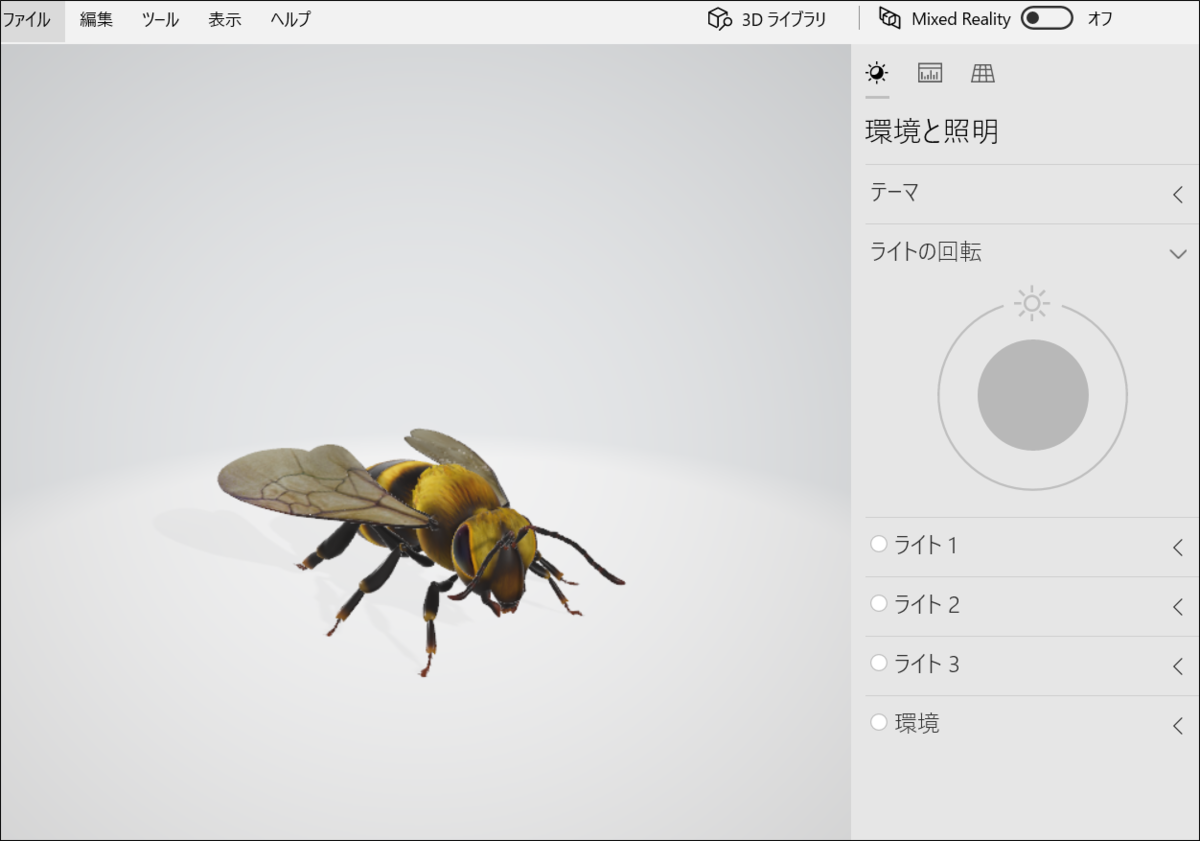

左側は3Dのビューです。視点変更の仕方は

  • マウス右ボタンを押しながらドラッグすると視点を移動します。
  • 左ボタンでドラッグすると上下左右に移動。
  • マウスホイールで遠近が変更されます。

f:id:apicode:20210529093122p:plain





照明

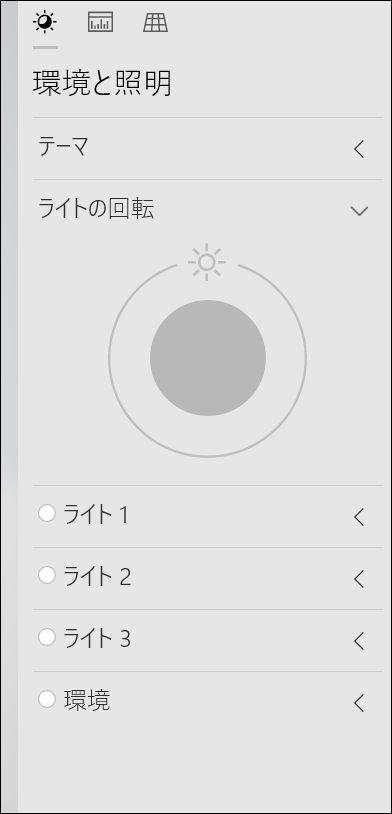

左側のパネルから照明のスタイルや照明の位置を変更できます。

f:id:apicode:20210529093156p:plain





統計

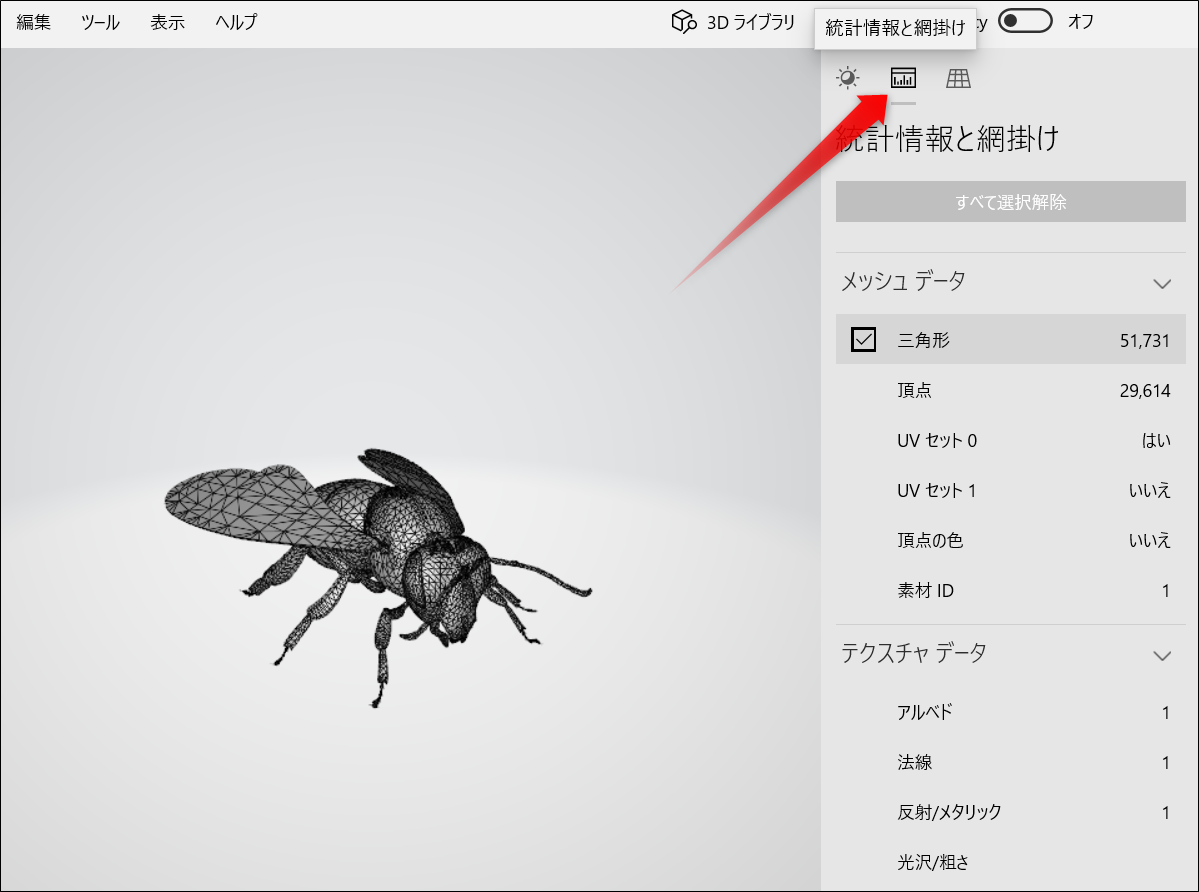

3Dデータはポリゴンや法線などの構造的な仕組みを持っています。

統計でその数などを確認することができます。

f:id:apicode:20210529093232p:plain



アニメーションのボーン数などもわかります。





ファイル

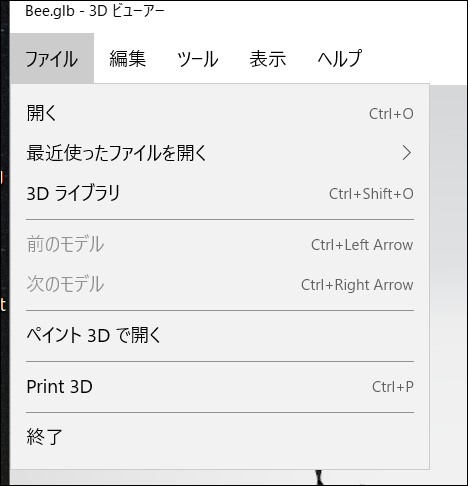

ファイルからモデルを開けます。

またファイルメニューにはペイント3Dで開くボタンがあり、連携しています。

f:id:apicode:20181219214927p:plain



表示

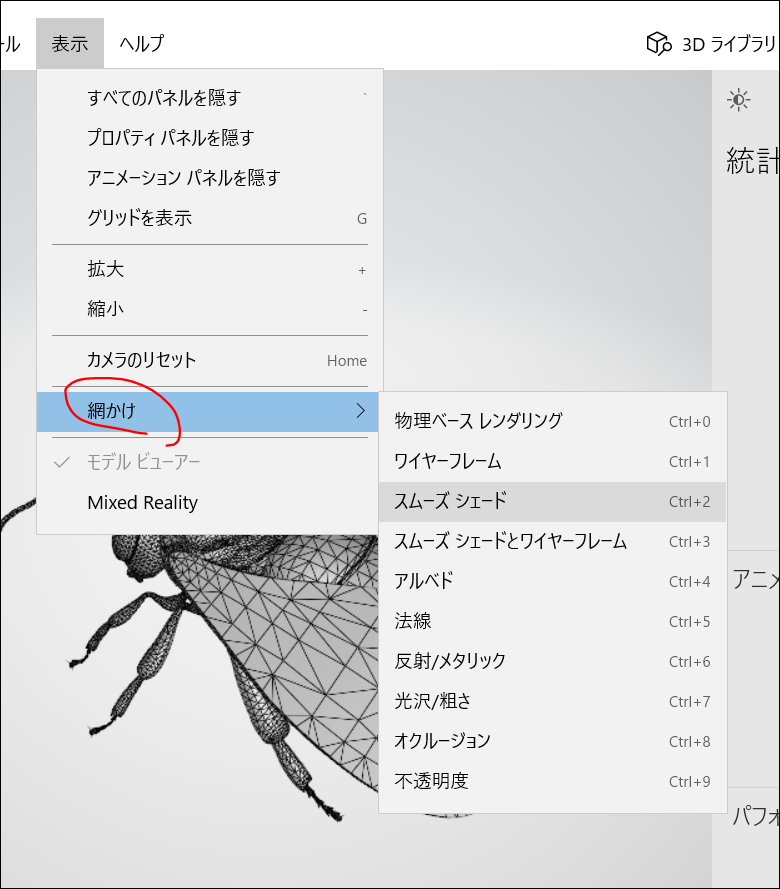

表示メニューには拡大縮小だけでなく「網掛け」からワイヤーフレームなどレンダリング方法を変更することができます。

f:id:apicode:20181219214930p:plain



シンプルな3Dビューワですが、法線やアニメーションのボーンなども確認できるため、3Dモデルの開発をしているような人にとっても意外に重宝するビューワになっていると思います。



起動しない?

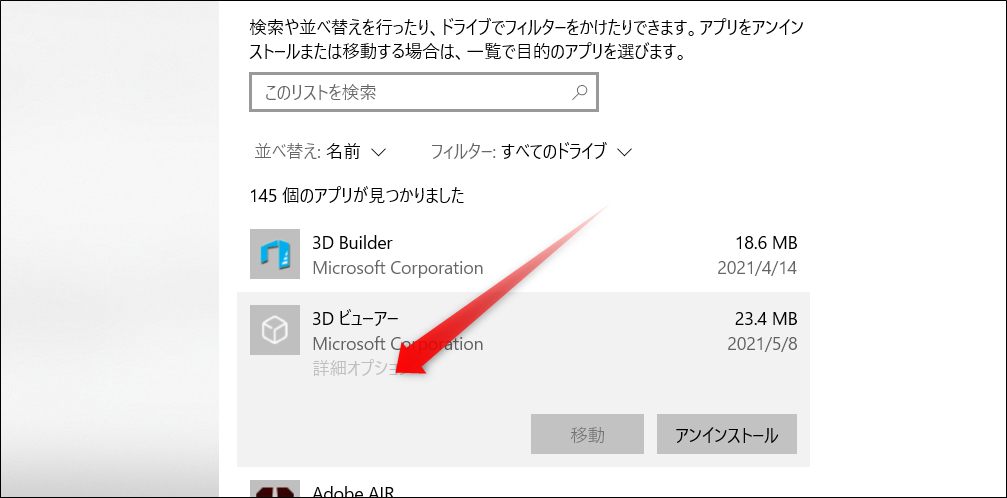

設定>アプリで「3Dビューアー」の「詳細オプション」を選択。

f:id:apicode:20210529093652p:plain

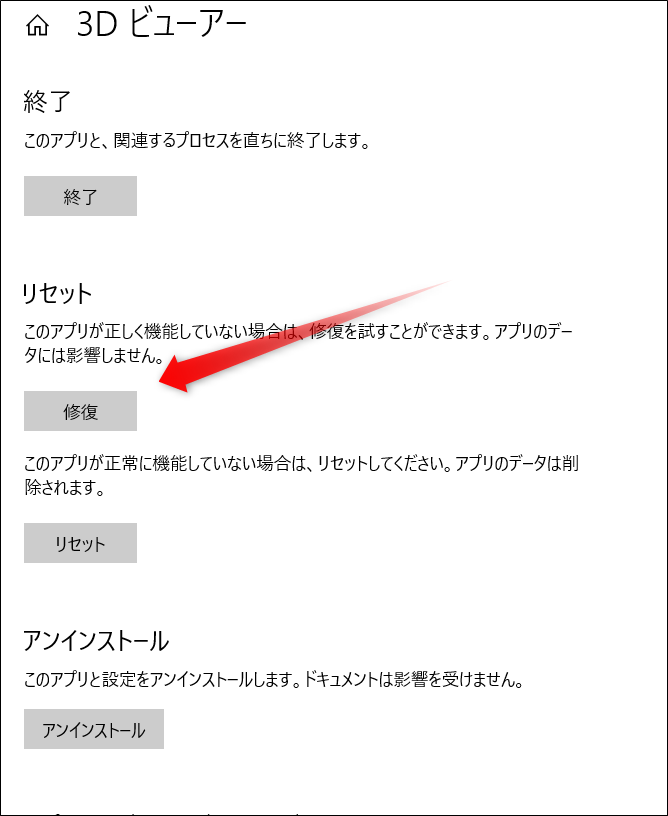

修復またはリセットを実行しましょう。

f:id:apicode:20210529093632p:plain
